Примените полученные знания

ЗАДАНИЕ 17

Докажите построением, что линзы, показанные на рисунке 156, а, — собирающие, на рисунке 156, б — рассеивающие.

Картинка из учебника по физике 9 класс. Страница 214, номер 1. Перышкин, Гутник. 2026 год

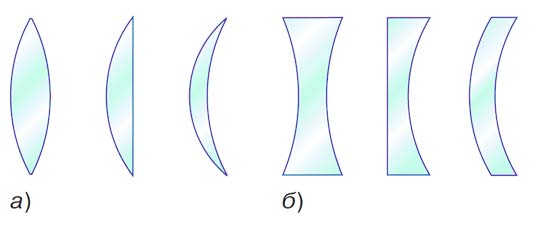

Рис. 156. Виды линз: а — выпуклые; б — вогнутые

Ответ:

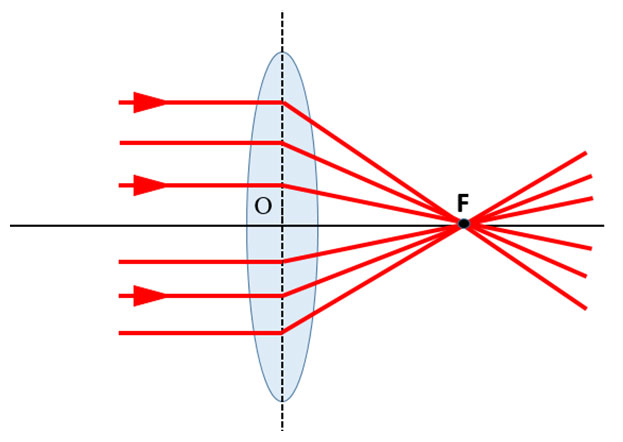

   Доказательство для линз на рисунке 156, а (собирающие)
   Собирающие линзы (двояковыпуклая, плосковыпуклая, вогнуто-выпуклая) имеют утолщение в центре.
   Построение: • Проведите главную оптическую ось — прямую через центр линзы.
• Нарисуйте параллельный пучок лучей, идущий к линзе слева направо и перпендикулярный оптической оси.
   Покажите преломление лучей:
• При входе в выпуклую поверхность луч приближается к нормали (и к оптической оси), так как переходит из менее плотной среды (воздух) в более плотную (стекло).
• При выходе из второй выпуклой поверхности луч удаляется от нормали, но из-за формы линзы он всё равно сходится к оси.
   Результат
   Все параллельные лучи после преломления пересекаются в одной точке на главной оптической оси за линзой. Эта точка называется фокусом (F).
   Вывод
   Линзы собирают параллельные лучи в одной точке, значит, они собирающие.

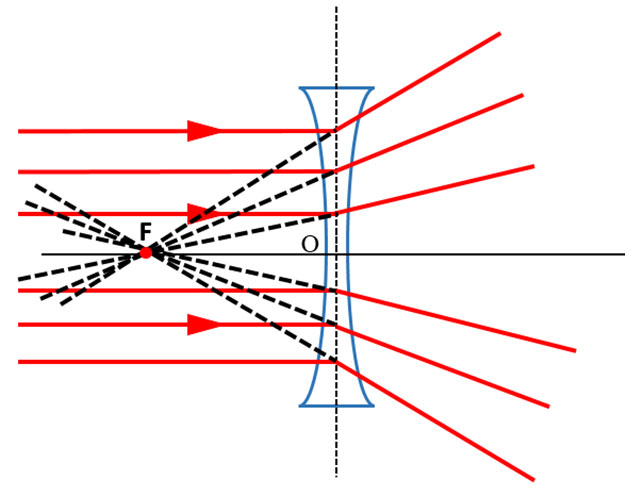

   Доказательство для линз на рисунке 156, б (рассеивающие)
   Рассеивающие линзы (двояковогнутая, плосковогнутая, выпукло-вогнутая) имеют утончение в центре.
   Построение:
• Проведите главную оптическую ось через центр линзы.
• Нарисуйте параллельный пучок лучей, идущий к линзе.
   Покажите преломление лучей:
• При входе в вогнутую поверхность луч приближается к нормали, но нормаль здесь направлена от оси, поэтому луч отклоняется от оси.
• При выходе из второй вогнутой поверхности луч снова преломляется и ещё больше расходится от оси.
   Результат
   Лучи расходятся. Если продолжить их пунктирными линиями назад (против хода лучей), они пересекутся в одной точке перед линзой на главной оптической оси. Эта точка называется мнимым фокусом (F').
   Вывод
   Линзы рассеивают параллельные лучи, а их продолжения сходятся в мнимом фокусе, значит, они рассеивающие.

§ 45. ИЗОБРАЖЕНИЯ, ДАВАЕМЫЕ ЛИНЗОЙ

   С помощью линзы можно получать различные изображения предмета. Собирающая линза позволяет получить уменьшенное или увеличенное, прямое или перевёрнутое изображение (рис. 160).
   Пусть нам требуется построить изображение некоторого предмета. Если мы научимся строить изображение одной точки предмета, то сможем построить изображение и всего предмета.
   Рассмотрим произвольную точку S предмета. Можно доказать, что после преломления в линзе все лучи, исходящие из точки S (или их продолжения), будут пересекаться в одной точке S₁ — изображении точки S. Значит, для построения изображения точки достаточно взять два любых луча, исходящих из неё. Но какие из лучей наиболее удобны?
   Выберем луч 1, идущий параллельно главной оптической оси линзы. Этот луч, преломившись в линзе, пройдёт через фокус (рис. 161). Вторым возьмём луч 2, проходящий через оптический центр линзы. Как показывает опыт, он проходит линзу без преломления. На пересечении этих двух лучей находим положение точки S₁ (см. рис. 161). Аналогично строятся изображения остальных точек предмета.
