поршень 5. При помощи шатуна 7 поршень соединён с коленчатым валом 6. В верхней части цилиндра имеются два клапана 1 и 2. При работе двигателя в нужные моменты клапаны автоматически открываются и закрываются. Через впускной канал 8 в цилиндр из карбюратора поступает горючая смесь, которая воспламеняется с помощью свечи 3. Через выпускной канал 4 выпускаются отработанные газы.
   Рабочим циклом двигателя внутреннего сгорания называют процессы, в результате осуществления которых количество теплоты, выделяющееся при сгорании топлива, превращается в механическую работу.
   В четырёхтактном карбюраторном и дизельном двигателях рабочий цикл состоит из четырёх тактов. Каждый такт совершается за пол-оборота коленчатого вала.
   Такт впуска (рис. 49, а). При движении поршня вниз в цилиндре под поршнем давление уменьшается. В результате этого через отверстие, открываемое впускным клапаном 1, в цилиндр поступает горючая смесь (в карбюраторных двигателях) или чистый воздух (в дизелях). Когда цилиндр заполнится горючей

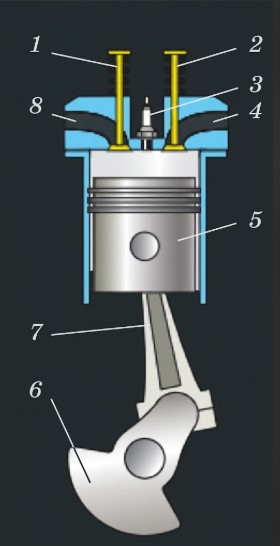

Рис. 48. Двигатель внутреннего сгорания (карбюраторный) в разрезе

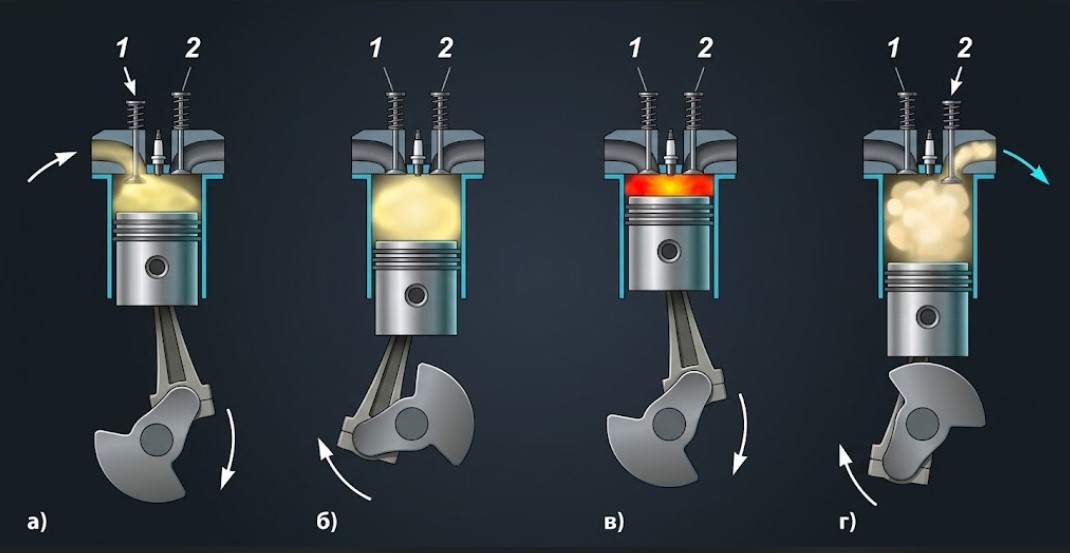

Рис. 49. Циклы работы двигателя внутреннего сгорания (карбюраторного)
