   вниз малый поршень 3 оказывает на жидкость давление, которое передаётся в соответствии с законом Паскаля большому поршню 2. При этом сила, действующая на него, больше, чем сила, действующая на малый поршень. Большой поршень поднимается, и тело, расположенное на платформе, сжимается.
   Жидкость из малого цилиндра в большой перекачивается с помощью малого поршня за несколько раз. Рассмотрим, как это происходит. При подъёме малого поршня под ним возникает пониженное давление — и клапан 6 открывается, а клапан 7 закрывается под действием давления жидкости в большом цилиндре. В образующееся под поршнем пространство засасывается жидкость. При движении малого поршня вниз под давлением жидкости клапан 6 закрывается, одновременно открывается клапан 7, и жидкость переходит в большой цилиндр.
   Для контроля процессов давление жидкости в прессе измеряют манометром 4. Если давление превышает допустимое значение, то автоматически открывается предохранительный клапан 5.
   В современных прессах и мощных домкратах вместо малого цилиндра, создающего давление в гидравлической системе, используются специальные насосы.
   В двигателе автомобиля подобный масляный насос создаёт давление в системе смазки автомобиля. Современные автомобили часто имеют дисковые тормоза на передних колёсах, а на задних — барабанные. И те и другие управляются давлением жидкости.

Номер 1.

Каковы устройство и принцип действия гидравлических машин?

Ответ:

Конструкция: Устройство состоит из двух цилиндров с поршнями, отличающимися по диаметру. Они соединены трубопроводом, заполненным рабочей жидкостью. Система оснащена клапанами для регулирования направления потока жидкости, манометром для индикации давления и предохранительным клапаном для защиты от перегрузок. Современные модификации используют насос вместо ручного привода.
Принцип действия: В основе работы лежит закон Паскаля, утверждающий равномерное распределение давления в жидкости. Малый поршень создает начальное давление, которое передается на поршень большего диаметра. Это позволяет достичь значительного выигрыша в силе, преобразуя малое усилие в большое.

Номер 2.

Как определить выигрыш в силе, который даёт гидравлический пресс (без учёта трения)?

Ответ:

Увеличение силы, достигаемое гидравлическим устройством, прямо пропорционально соотношению площадей его поршней.
Иными словами, чем существеннее разница в размерах поршней (S₂ относительно S₁), тем значительнее будет усиление приложенной силы (F₂ по отношению к F₁).

Номер 3.

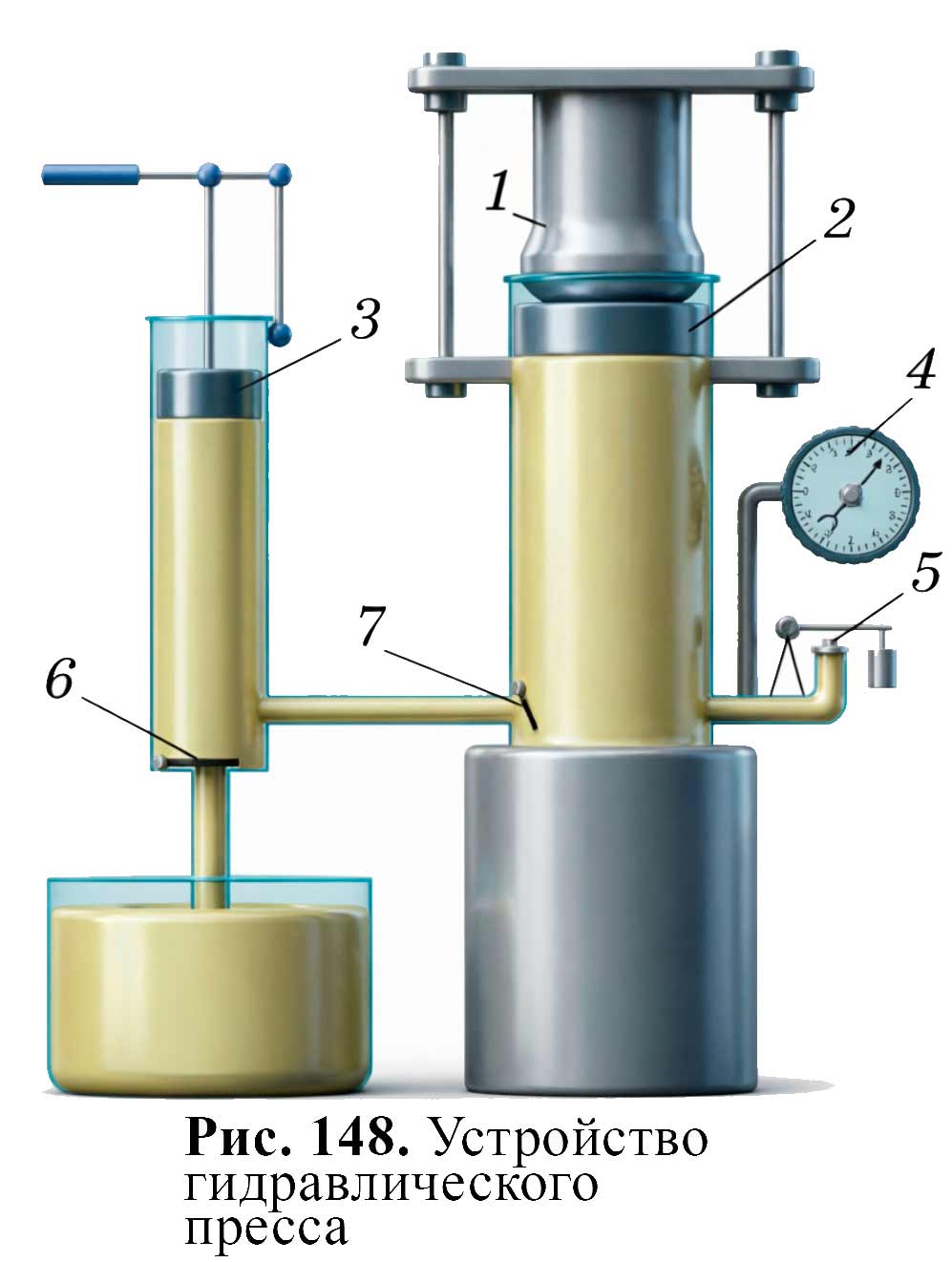

Используя рисунок 148, объясните принцип работы гидравлического пресса.

Ответ:

   В момент подъема малого поршня 3: Под ним возникает зона пониженного давления, которая распахивает клапан 6. При этом, если клапан 7 остается закрытым, жидкость послушно втягивается в малый цилиндр.
   Когда же малый поршень 3 опускается: Давление под ним нарастает, заставляя клапан 6 сомкнуться, а клапан 7 распахнуться. Это открывает путь для перетекания жидкости в просторный большой цилиндр.
   Сила давления: Эта возросшая сила передается на массивный большой поршень 2. Он начинает свое движение вверх, оказывая давление и сжимая тело, покоящееся на платформе.
   На страже безопасности: Манометр 4 неустанно следит за показаниями давления. В случае его превышения установленной нормы, срабатывает предохранительный клапан 5, выпуская избыток.

Номер 1.

Нужно ли изменить конструкцию гидравлического пресса для его работы на Луне?

Ответ:

Не требуется. Суть работы гидравлического пресса кроется в законе Паскаля, который гласит, что давление, оказываемое на жидкость, передается во всех направлениях одинаково. Этот закон не зависит от гравитации.
Таким образом, на Луне, где гравитация отсутствует, пресс будет функционировать аналогично земным условиям, поскольку несжимаемость жидкости и разница в площадях поршней остаются неизменными и определяющими факторами.

Номер 2.

Справедлив ли закон сообщающихся сосудов в условиях невесомости?

Ответ:

Отсутствие силы тяжести в условиях невесомости означает, что гидростатическое давление в жидкости полностью исчезает. Таким образом, давление в любой точке жидкости будет нулевым, и оно не зависит ни от высоты, ни от формы столба жидкости.
